CAD消防、水暖、空调施工图常用图标

浏览：719 | 日期：2025-05-01 | 作者： 三亩田室内设计

　　想要看懂施工图，那么首先就要知道CAD施工图的常用符号，比如消防、水暖、空调常用图标，下面三亩田设计为大家介绍，CAD消防、水暖、空调施工图常用图标：



　　消防图标

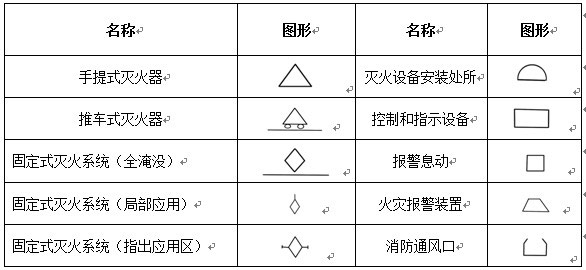

　　消防工程基本图形符号

　　

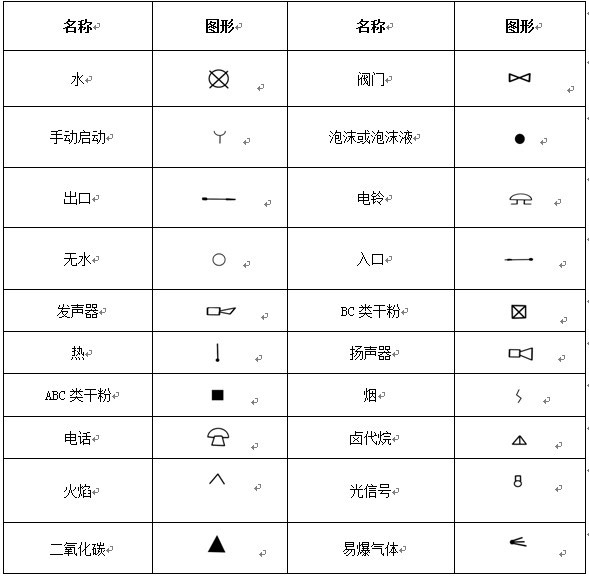

　　消防工程辅助符号

　　

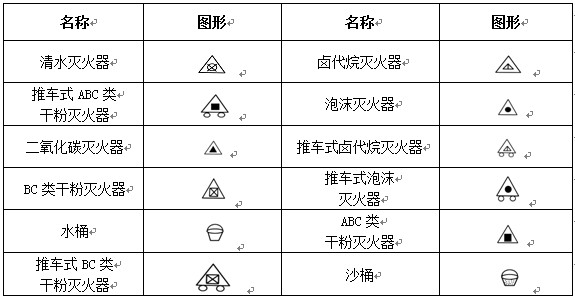

　　消防工程灭火器符号

　　

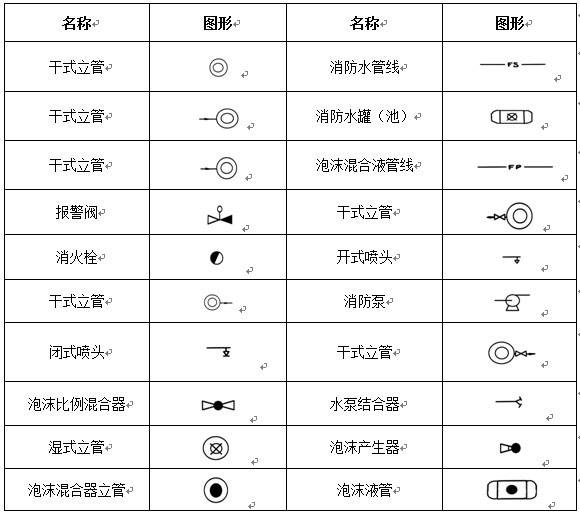

　　消防管路及配件符号

　　

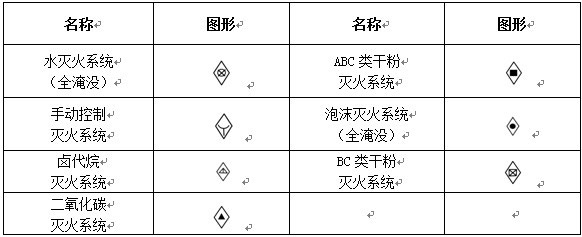

　　消防工程固定灭火器系统符号

　　

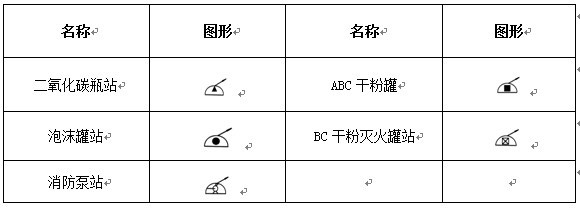

　　消防工程灭火设备安装处符号

　　

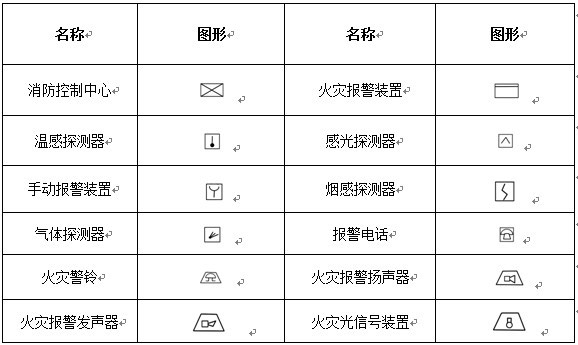

　　消防工程自动报警设备符号

　　



　　通风空调

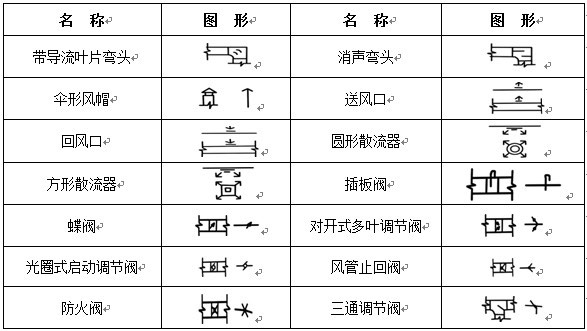

　　通风空调工程常用图例

　　



　　给排水、采暖

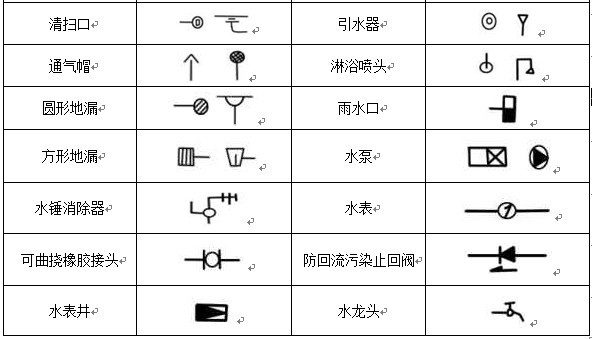

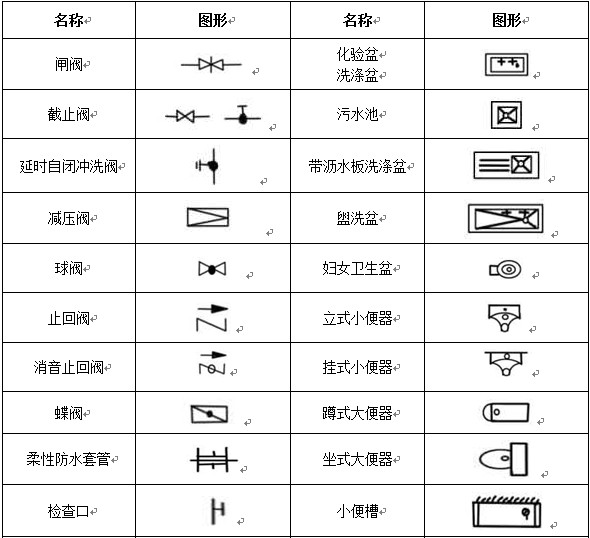

　　给排水、采暖常用图例

　　



　　工艺管道

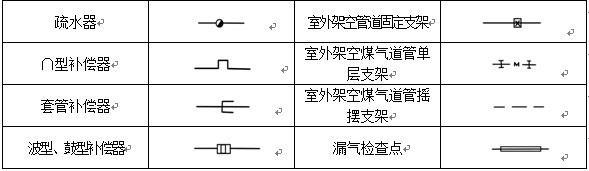

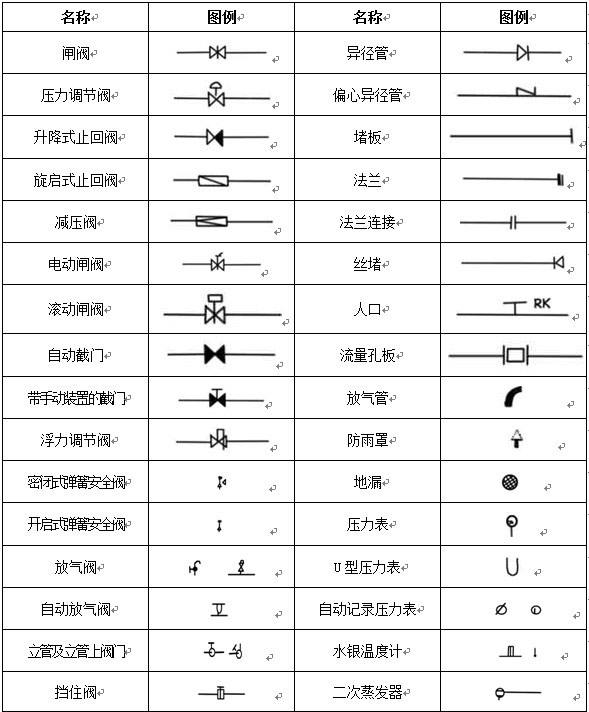

　　工艺管道施工图常用图例

　　



　　温馨提示



　　在文章的最后为大家总结，识图懂图是看懂CAD施工图的基础，很多人看到这些符号就感觉非常难，以上为大家做了一个汇总，这些都是常用的一部分，希望可以帮助到需要的朋友们。
